让用户更清楚的了解零件或一组装配零件的内部构造。在动态剖面分析的过程中,通过鼠标的移动、旋转或引导线的方式控制剖面的位置。剖面通过区域已办透明的方式显示,剖面线形状还可以通过 DXF、DWG 等几口导出。
生产制造零件所需的“包围盒”,并获得包围盒的尺寸、体积、选择元素的重量等信息,并能够用作编程加工的毛胚模型。
获得实体或者曲面的各类信息,并可快速计算体积和面积。此外,还提供诸如曲面的名称、数量、体积、表面积等信息。
拔模角度的计算和显示速度极快,甚至对于非常大的零件也是如此。WorkXPlore 3D 根据出模方向自动为不同角度的区域和倒扣区域添加不同的颜色。在曲面上拖动鼠标时可动态显示精确出模角数值,并能默认插入 3D 模型。

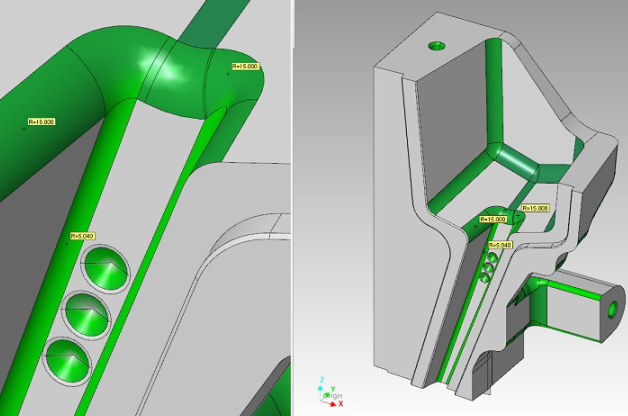

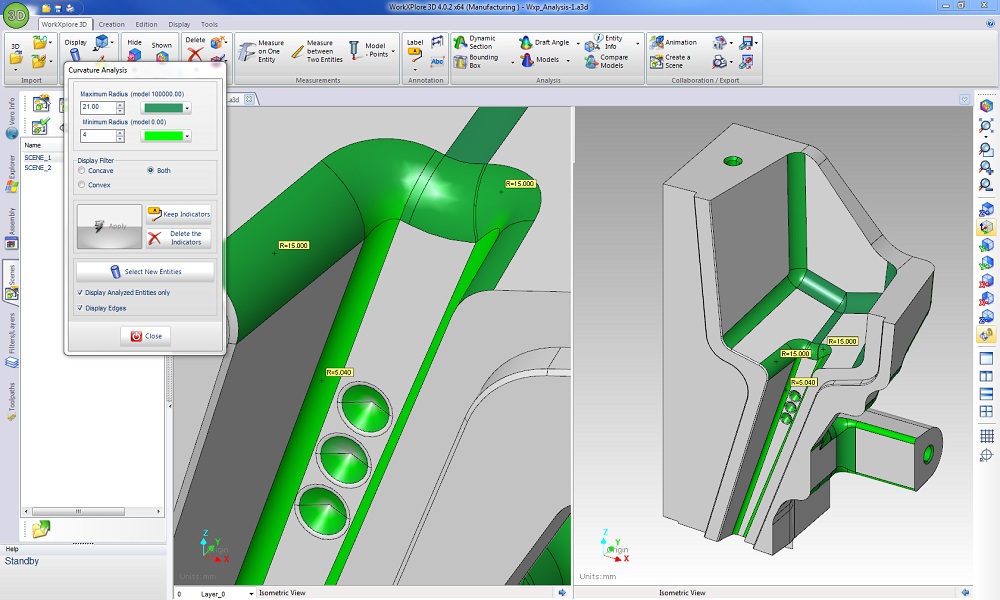

曲率分析是一个很有价值的功能,它有利于用户通过分析快速评估成本和生产时间。曲率分析可以自动的着色,用户也可以插入测量的值。

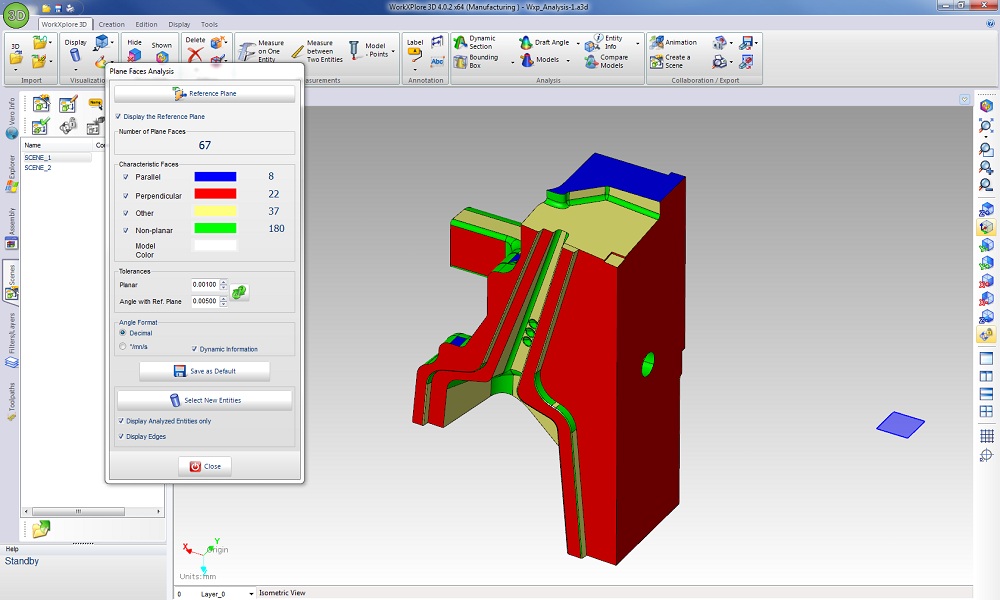

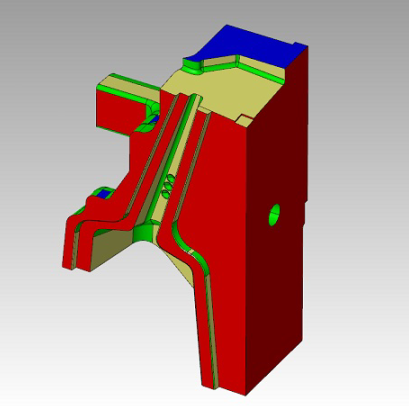

这个新的分析步骤确保模型每个平面类型的数据(平面,圆柱,圆锥, tores , NURBS)都能被读取和分析。
实时比较不同版本的3D数据中的不同区域,并且对数据修改处明确标识,不同的颜色分别表明图形增加区域和减少区域,并加入偏差值标签。
创建3D模型指的是创建一个对象,用来表示某个平面元素。

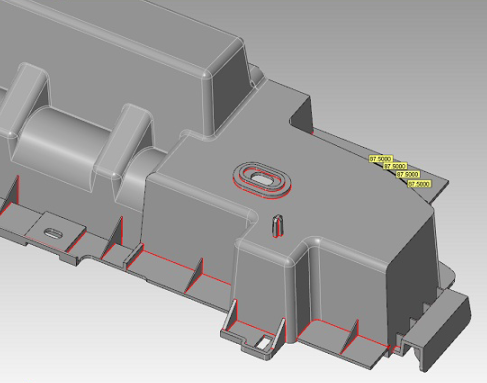

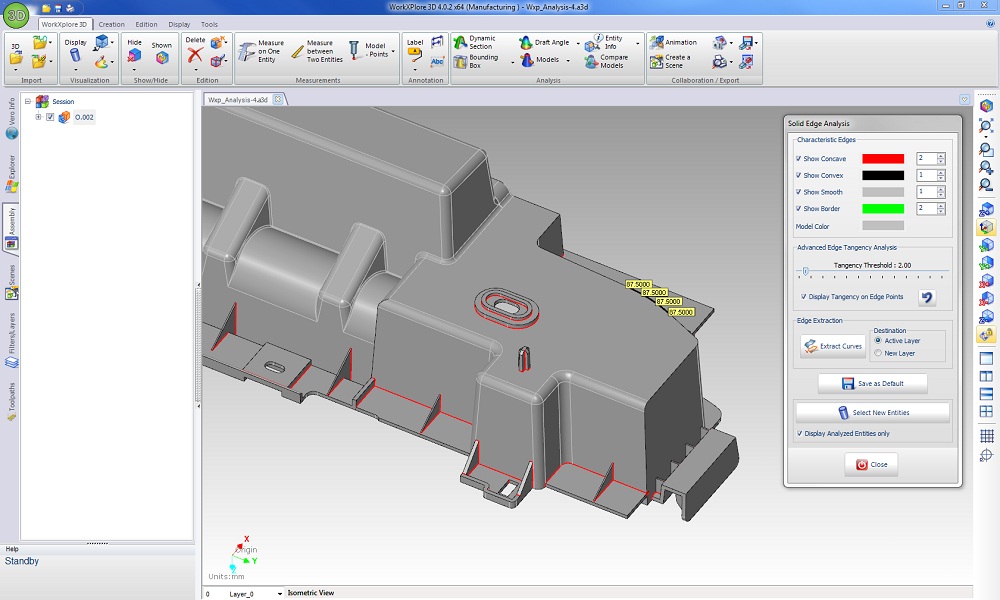

边和脊的分析,可以进行识别和分析模型的凸起部分和边界部分。
