WorkNC配套英格索尔高速铣刀使奥迪加工效率提升47%, 刀具寿命延长3倍以上 | ||||
|
||||
WorkNC的智能简单、安全性高、加工品质好及加工效率高等特性被业内津津乐道。自WorkNC进入中国市场以来,便深得国内高端市场用户拥戴。WorkNC以其独特的算法及风格在CAM界显得别具一格。多年来,在业内一直处于领先地位。时至CAM软件同质化严重的今日,WorkNC依旧独具特色,深受用户喜爱。WorkNC在版本更新时,能做到与时俱进且能保持一定的前瞻性。 近年来,高速加工中心及高速刀具成了加工制造业的新宠,本文主要介绍WorkNC新版本中的高效铣削策略与新型高速加工中心及高速铣削刀具完美配套加工实例。
一、新型高速刀具的加工优势新型的高速刀具与传统刀具相比较,新型的高速刀具有着更强的轴向切削力,刀身在加工时更为稳定,配合高端的CAM软件,能极大程度减少振动和共鸣。 在实际加工中,新型的高速刀具加工速度更快,表面光洁度更高。且达到同等表面品质要求时,高速刀具的步距可以达到传统刀具的数倍,使得加工效率显著提升。 如下图:达到表面品质中心高度为0.01mm的要求时,使用图一D12的球刀,切削宽度ae为0.69mm; 使用图二D12R3的圆角刀,切削宽度ae为0.49mm; 而使用图三D12的高速铣刀,切削宽度ae为1mm,大大地提高了单位时间内的切削量,使切削时间缩短显著。
(图一)

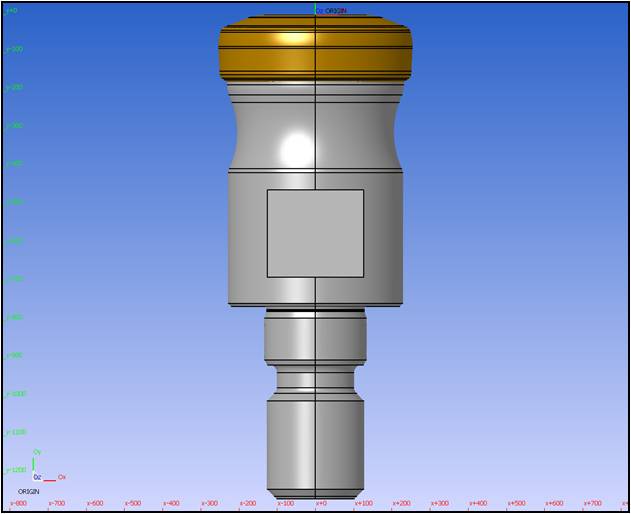

WorkNC在导入或创建刀具时,可直接导入或创建高速刀具轮廓线。通过WorkNC新版本高速铣削策略,可直接用高速铣刀编程及加工。 以往,使用CAM软件进行编程选择刀具时,只能选择无限接近特殊刀具形状的标准刀具进行编程;而使用新版本的WorkNC高速铣削策略编程时,其支持不同几何形状的高速刀具编程,即选择编程的刀具和实际加工时的刀具完全一致。

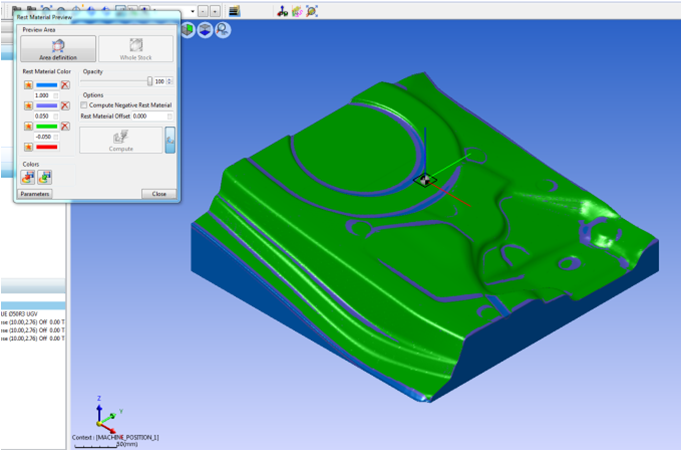

当残余量 > 1时,显示为蓝色; 当 0.05 < 残余量 < 1时,显示为紫色; 当残余量 < 0.05时,显示为绿色(理想的加工状态);
![]() ![]()

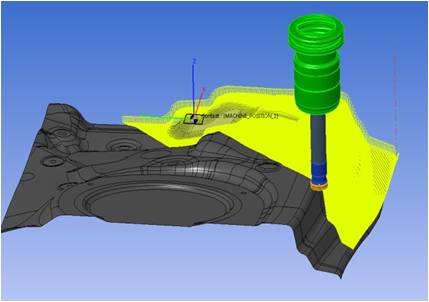

上图为使用WorkNC新版本中高速铣削策略,定义高速铣刀加工,编程时选择的刀具与实际加工刀具完全一致,实际切削残留量与模拟残留量完全一致。通过毛坯模拟可以看出,型面全部加工到位,残留量均匀,加工品质更高。 WorkNC高速铣削策略配套高速铣刀加工,切削宽度ae及切削深度ap均增大,编程时间及加工时间显著缩短,大大提高了加工效率
三、WorkNC高速铣削策略配套高速铣刀在奥迪车门加工中的应用
如下是WorkNC老用户奥迪使用WorkNC高速加工策略配套英格索尔高速铣刀加工内外车门。 刀具信息:
制造商 : Ingersoll Cutting Tools 类型 : 高速铣刀 1DP1E WSP Type : PEMT0502ZCTR-HR WSP Quality : IN2505 Overlapping Distance : 65 mm

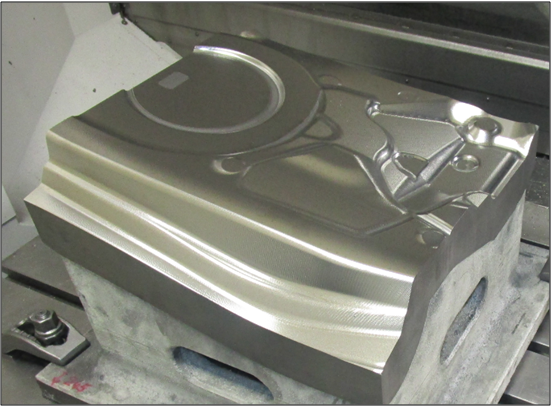

加工工件1:半精加工工件的室内门
Tool: EN-GJS-700 (GGG70)
插入视频:视频链接http://v.qq.com/x/page/e0346chywwr.html

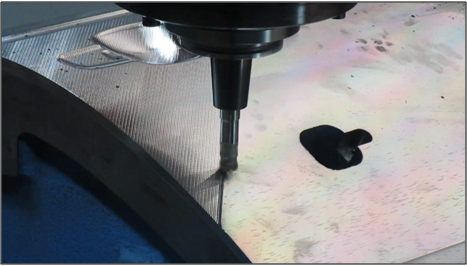

加工工件2:半精加工的车外门
Tool: 1.2769S (G45CrNiMo4-2)
|
||||
