具体操作步骤如下：

1.导入CAD图档

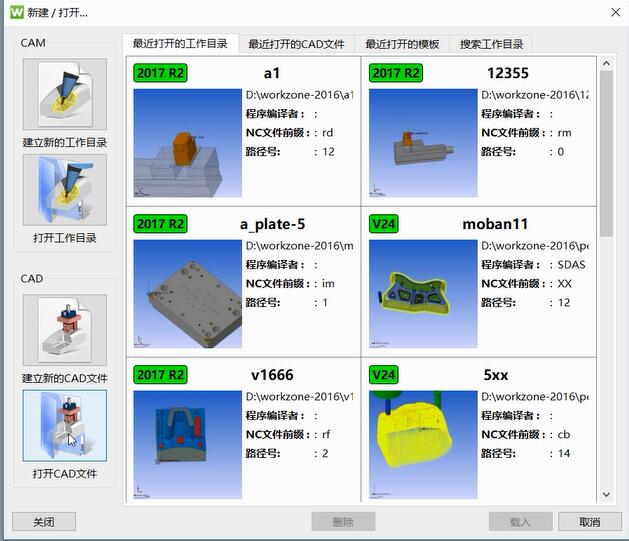

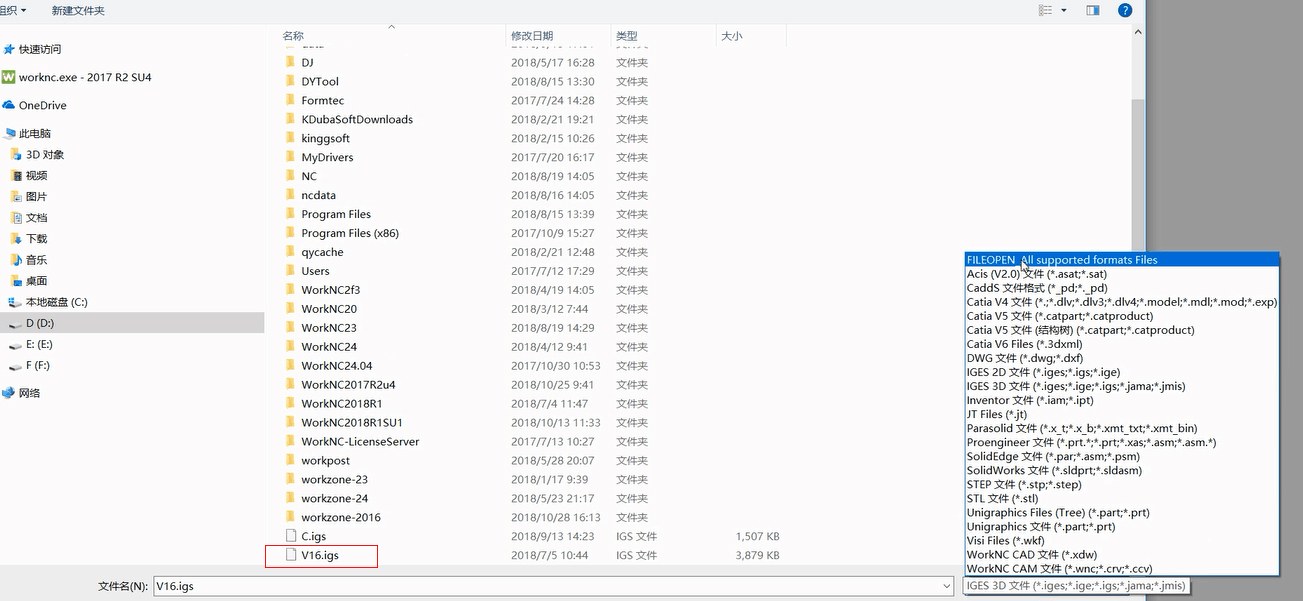

打开CAD文件，在D盘中找到名为“V16.igs”文件，WorkNC支持各种不同格式的图档，编程人员可自主选择需要的格式。本文中选择.igs格式的文件。

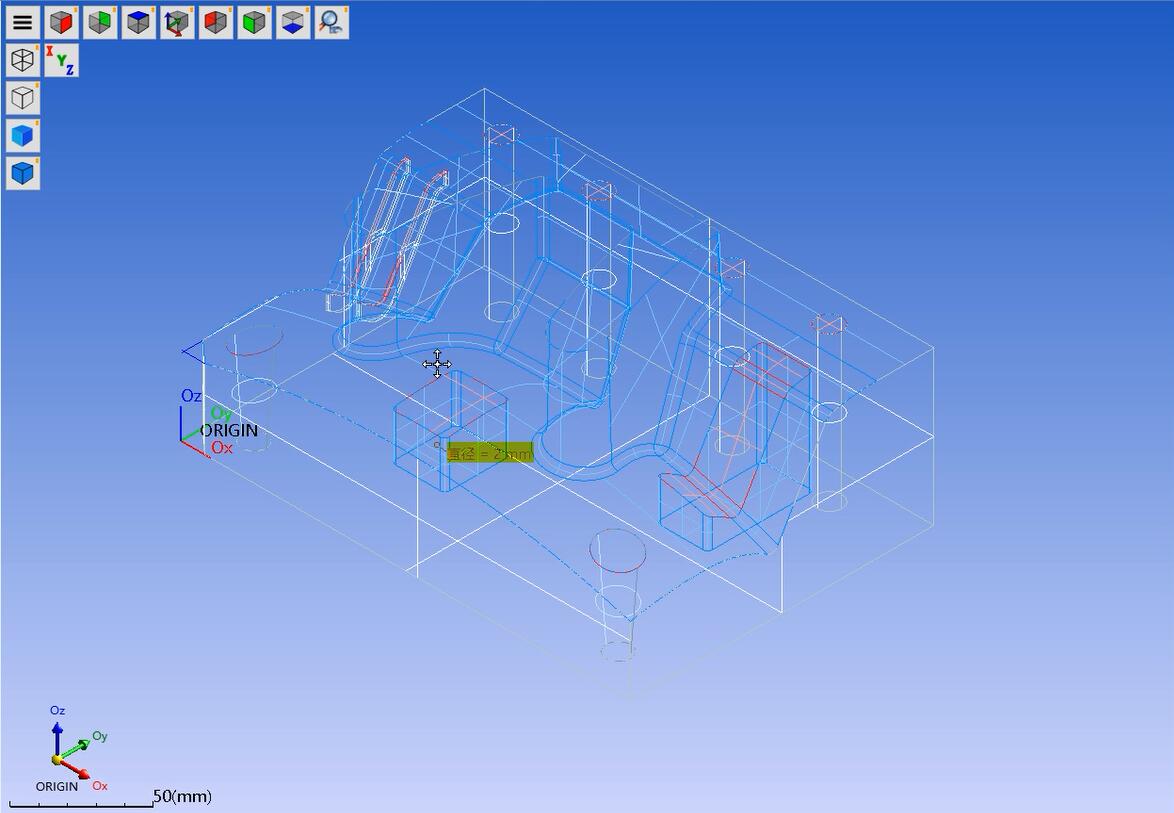

双击V16.igs打开文件，若是文件里有线框，则勾选“载入线框”确认，随后在WorkNC CAD界面中得到导入的CAD图形。

2.建立坐标

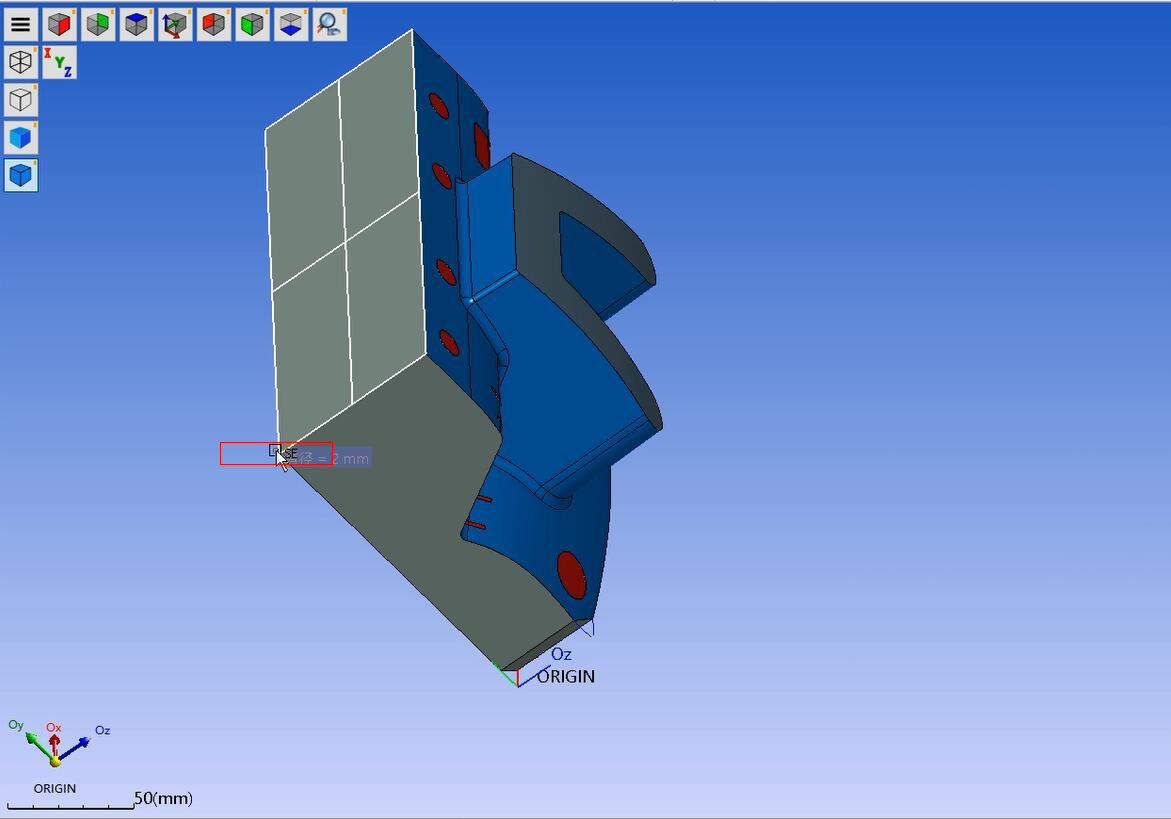

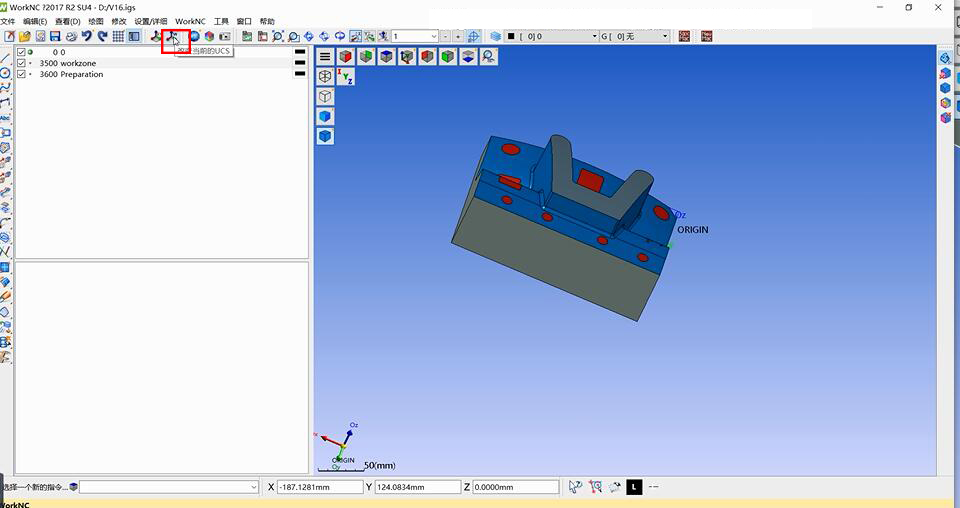

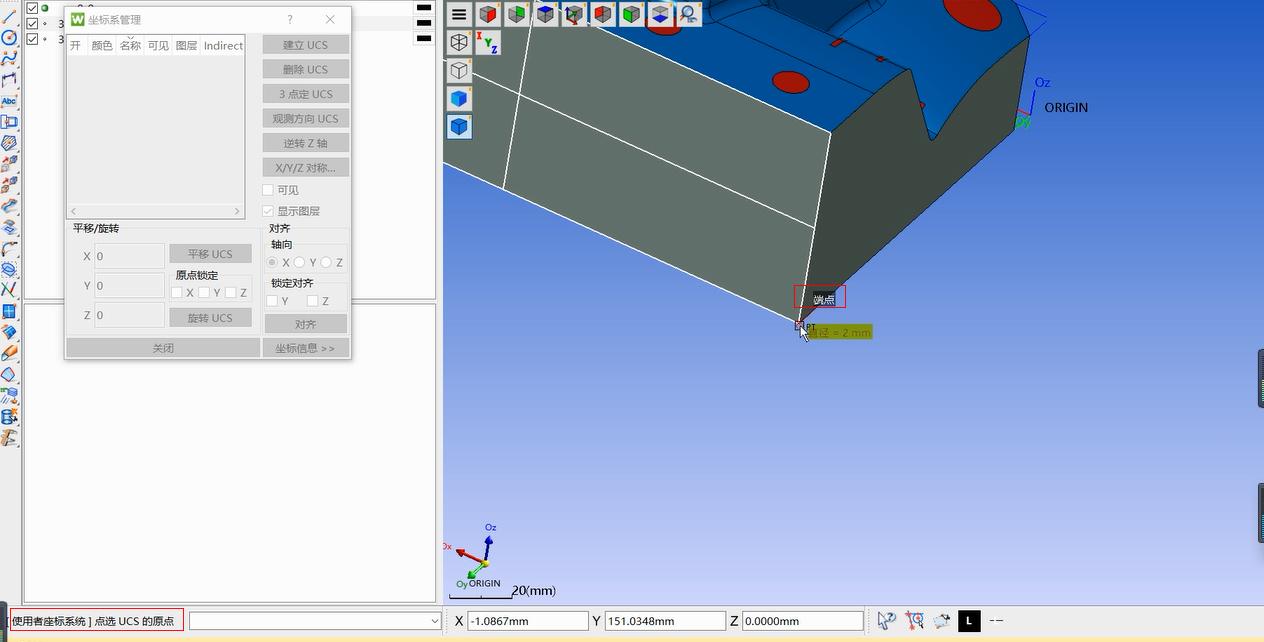

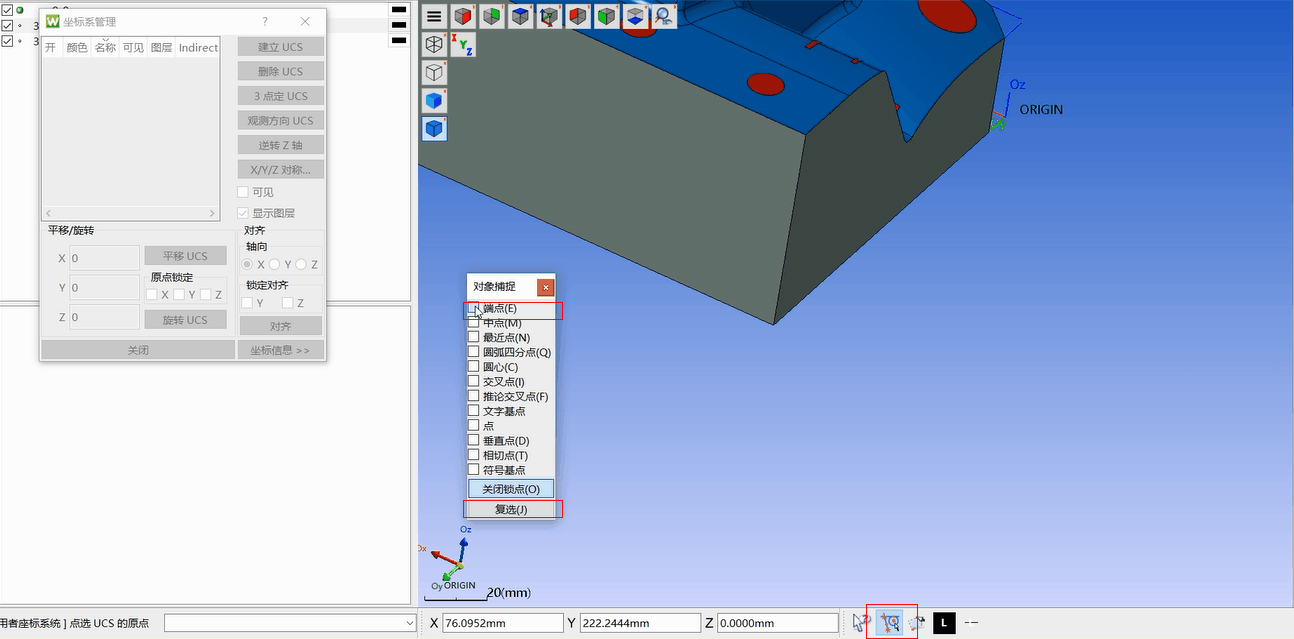

若是设计坐标与编程坐标相吻合，则不需要再重新建立编程坐标，反之则需要重新建立编程坐标。例如：把编程坐标原点建立在如下图所示的角上，随后点击左上角的“W”得到坐标管理系界面，选择“3点定UCS”，然后观察左下角“点选UCS的原点”，把鼠标放在坐标系的原点上是否可以显示端点，若是没有出现端点，则通过选择“对象捕捉”获得，（若是需要勾选多个选项，则需要选择“复选”）。

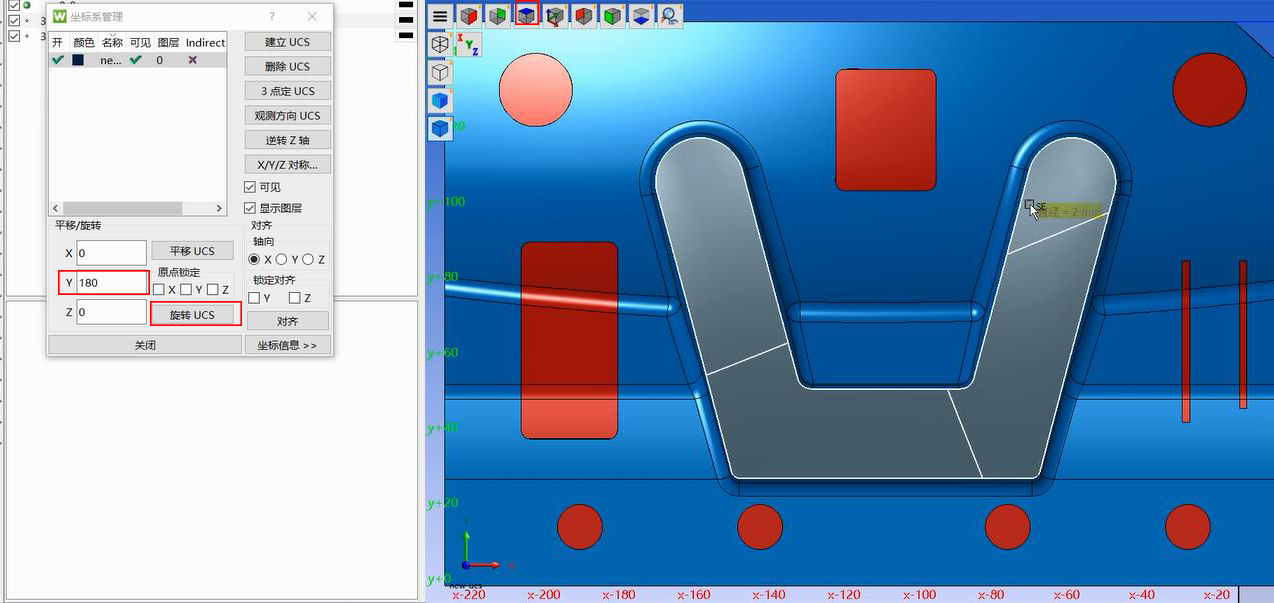

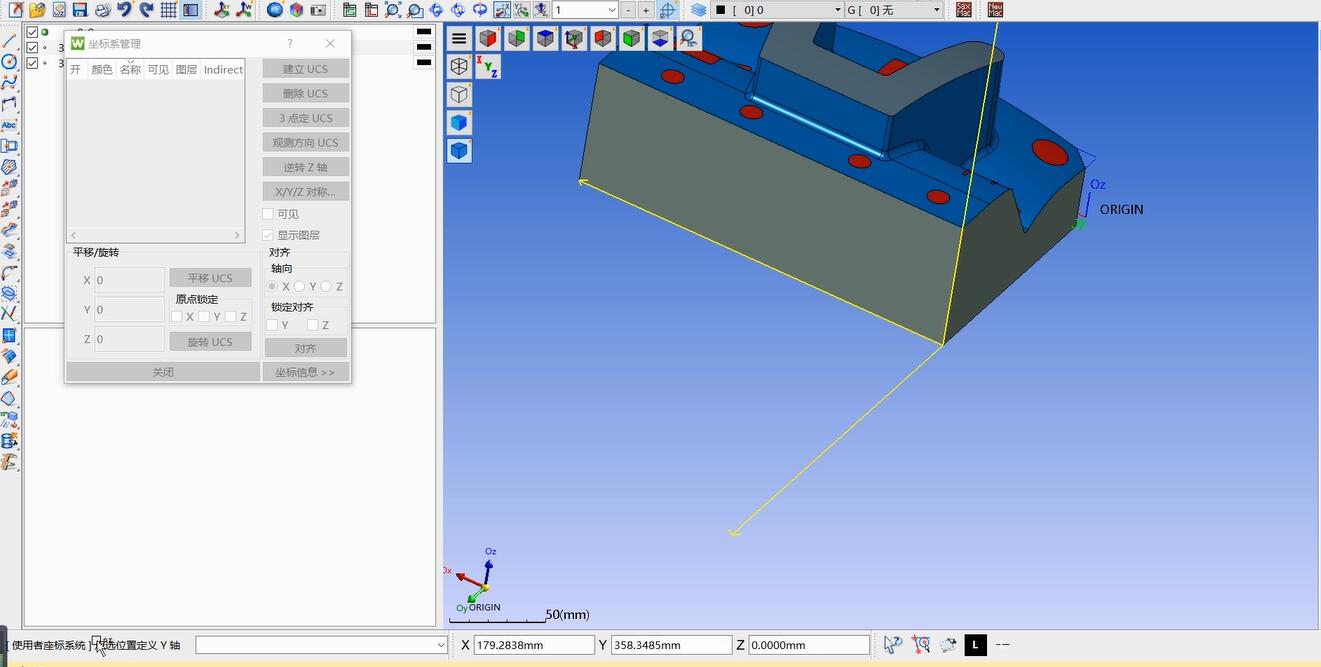

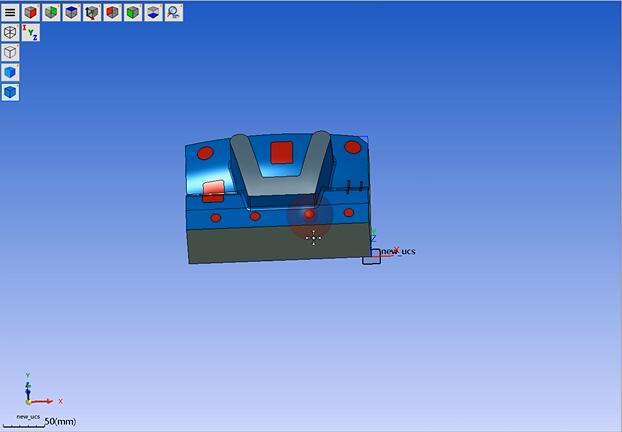

选好坐标原点之后，定义X轴，Y轴，同时可以根据需要旋转坐标方向等，例如，修改Y轴方向，在“平移/选择”选项中的Y轴输入“180”，随后点击选择”选择UCS”, 点击Z向视图浏览，最后得到建立好的坐标系。

3.加工

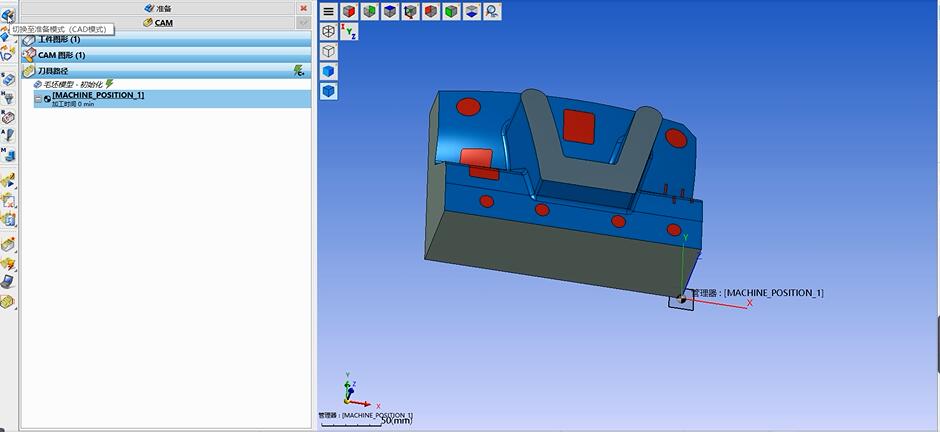

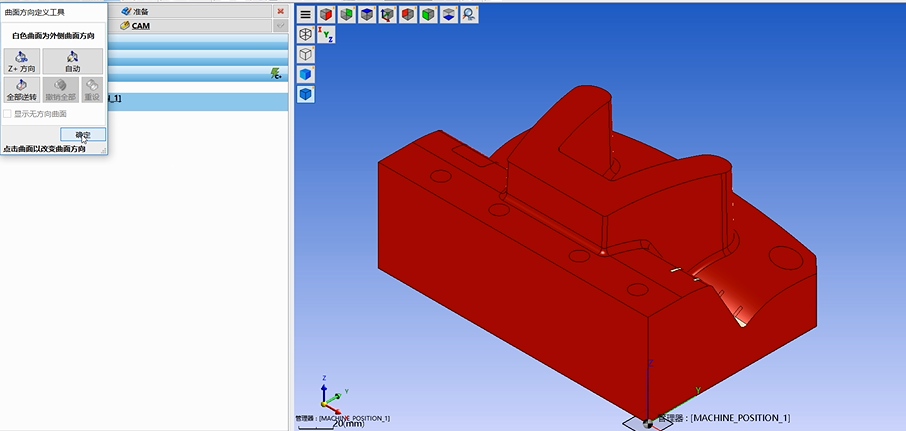

选择“WZ”打开文件，选择工件，选择“曲面”，左键框选工件，右键确定。

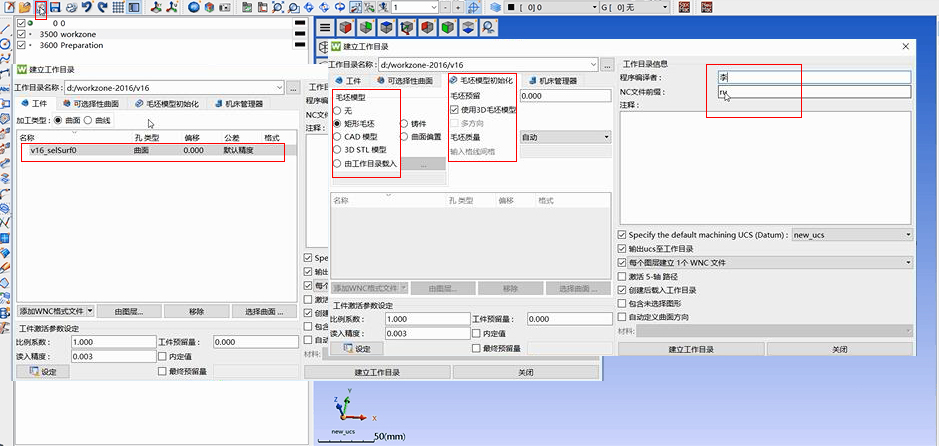

选好加工工件后，选择“毛坯模型的初始化”-“矩形毛坯”，并填写编程人员的名字，建立工作目录（在这里要注意文件的名字不能与文件夹中的文件重名，否则无法建立），刷新图档后进入加工的界面，若是补面，可以点击左上角的按钮，切换至CAD界面。

4.编辑程序

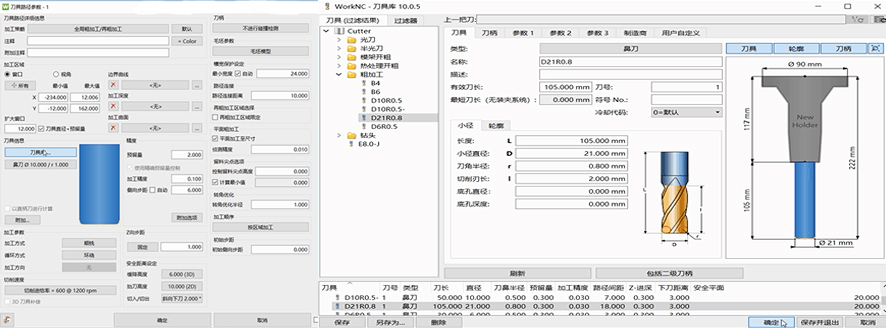

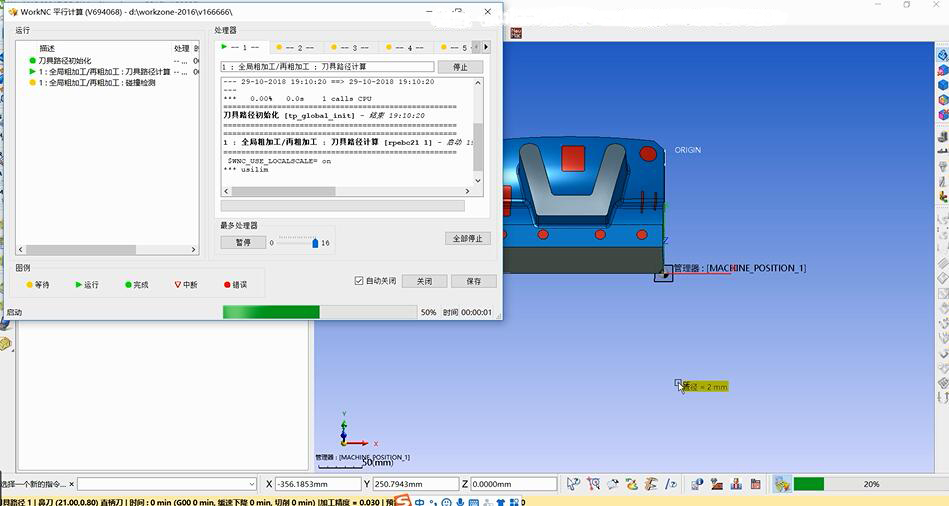

空白处右键“新建刀具路径”，选择加工策略，然后点选“窗口”，选择刀具，确定后进行计算获得刀路。
